除雪滾技術性能


1.整機技術參數
除雪滾技術參數 | |
型號 | 250XGC |
外形尺寸 長×寬×高 | 2850*2050*1400 |
滾刷長度 | 2500 |
**小除雪寬度 | 2200 |
**除雪寬度 | 2500 |
除雪滾刷直徑 | 800 |
左右**偏轉角 | 30° |
重量 | 580 |
**小作業速度(km/h) | 5 |
**作業速度(km/h) | 30 |
**元件主要技術參數
動力提供 | 液壓泵 | 合肥長源 |
動力站 | 安徽博達 | |
執行件 | 偏轉油缸 | 型號 ?40x160 壓力:16MPa |
升降油缸 | 型號 ?35x250 壓力:16MPa | |
液壓馬達 | 鎮江大力 |
基本用途:

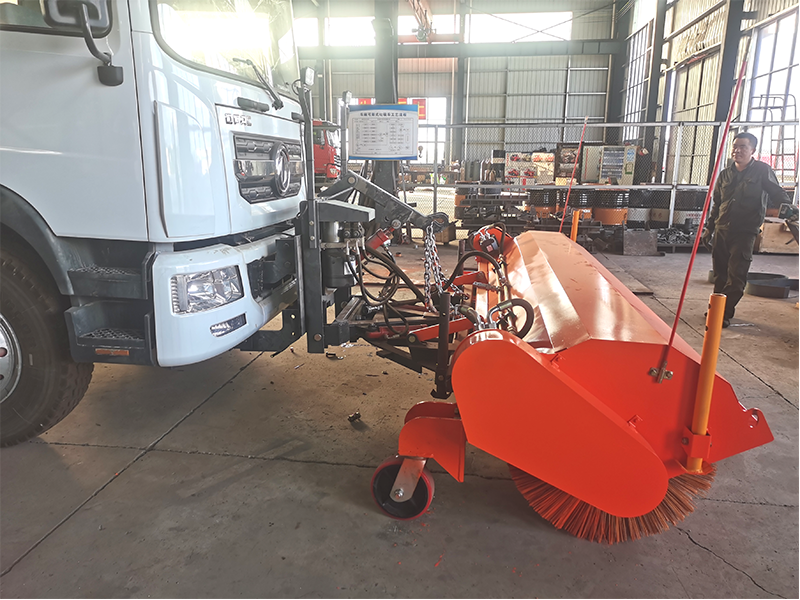

除雪滾適用于大、中型車輛;大、中型裝載機,加裝后不影響車輛的其他功能,能快速的清除路面積雪。使用安全、可靠,作業穩定、高效,廣泛適用于高等級公路、城市或鄉鎮干線道路、機場、廣場、碼頭、風景區道路的冬季除雪。
2.產品性能特點:
1、滾刷轉速可根據雪情和路況進行調節,節能環保;
2、除雪滾適配性強:適合掛載大型工程車輛,30、50及以上裝載機及8噸以上車,可以和各種較大型洗掃車、掃路車、灑水車裝載機組裝使用,安裝簡單;
3、除雪滾操作簡便:駕駛室內可操作除雪滾刷進行各種動作,作業安全可靠、操控方便;
4、除雪滾刷絲耐用性強:每片刷絲均為PP+鋼絲組合刷絲,適合低溫環境長時間作業,清掃徹底,使用壽命長;
5、除雪滾在除雪作業中,除雪滾刷隨路面橫坡坡度,自動調節。
6、除雪滾提升系統設有可調式液壓缸限位機構,作業中可****除雪滾與地面距離,除雪滾作業效果好、使用壽命長。
7、除雪滾具有復合式水平提升偏轉機構,偏轉作業時除雪滾與地面水平,鏟體調整和工作時均保持水平無傾斜,除雪更徹底。
8、除雪滾采用實心支撐輪支撐。
9、除雪滾離地高度可以根據清掃雪層厚度在50~100mm之間調整。
10、除雪滾采用快速連接裝置,安裝、拆卸方便快捷。

3、工作原理,及結構
設備工作原理:發動機(底盤)提供動力給液壓泵,液壓泵將液壓油加壓,加壓后的液壓油進入液壓馬達,使其工作,液壓馬達的軸端鏈接有大鏈輪,大鏈輪通過鏈條與小鏈輪鏈接(由鏈輪轉換到小鏈輪,提升了轉速),小鏈輪與滾芯鏈接帶動刷片旋轉。
動力單元與各個油缸通過油管鏈接。動力單元提供動力給各個液壓油缸,使各個油缸正常工作。

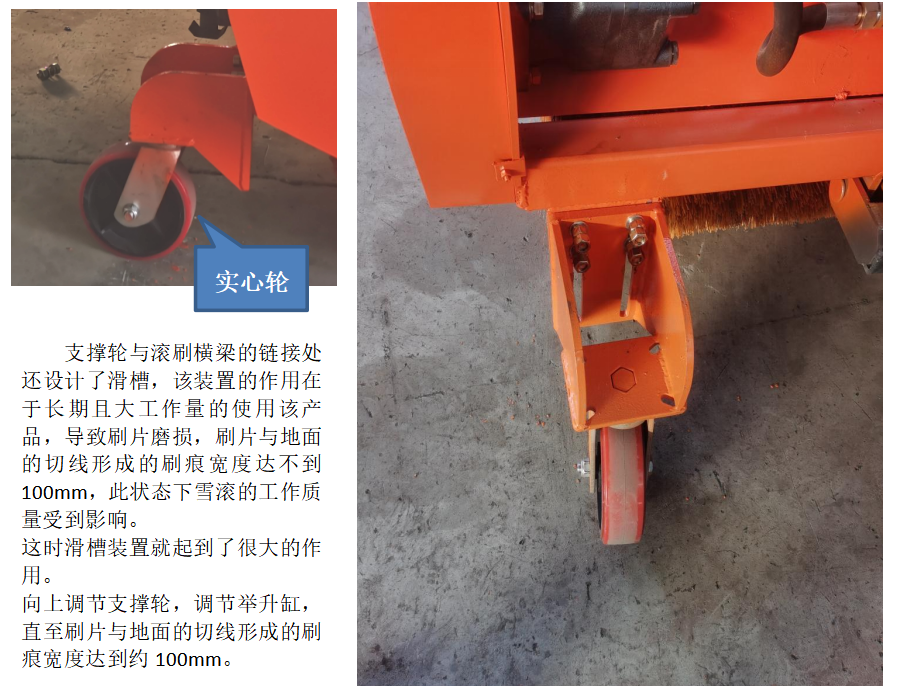

●支撐輪:該支撐輪采用實心輪胎,能夠?qū)崿F(xiàn)360°旋轉,在工作過程中增強了支撐輪的可靠性。

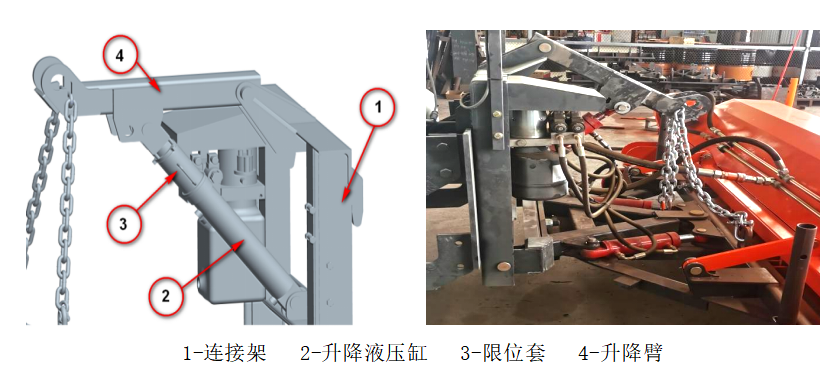

●除雪滾提升系統設有可調式液壓缸限位機構,作業中可****除雪滾與地面距離,除雪滾作業效果好、使用壽命長。(工作原理及原理圖、實物圖)

工作原理:通過調節限位套的行程,可有效**升降油缸的**小安裝距,從而**掃滾整體下落高度,即刷片與地面的接觸寬度。

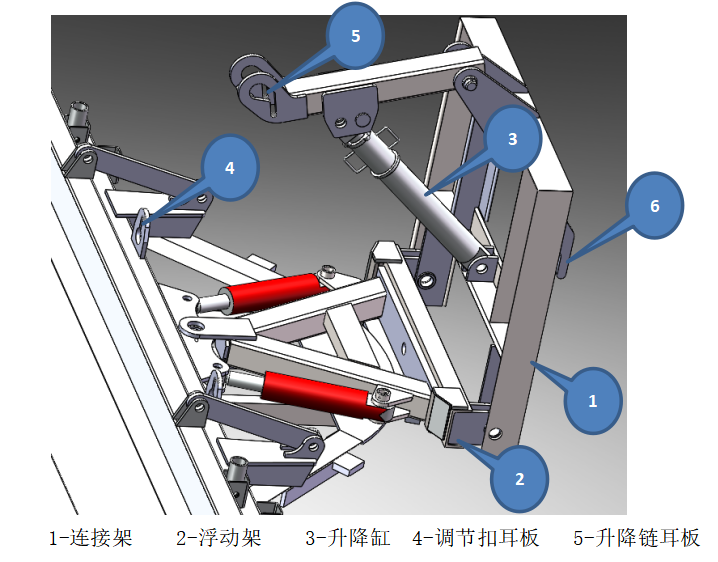

●除雪滾具有復合式水平提升偏轉機構,偏轉作業時除雪滾與地面水平,鏟體調整和工作時均保持水平無傾斜,除雪更徹底。(工作原理及原理圖、實物圖)

工作原理:調節扣自身長度可調,除雪滾偏轉后,升降鏈兩條張緊程度不一致,通過改變調節扣的長度實現兩條升降鏈受力相同,由于路面本身有一個角度,通過浮動架自身調節使?jié)L刷與路面保持同一角度,保證刷片兩端磨損一致。
6-掛鉤
●除雪滾采用快速連接裝置,安裝、拆卸方便快捷。
工作原理:該除雪滾與車輛連接方便快捷,先將掛鉤落入車體連接架V型槽內,再用鉸接螺栓使掃滾與車體連接架連接。
●除雪滾刷片數量多,排列密集,清掃效果好。
相比市面上其他除雪滾 我們3000除雪滾的刷片數量達到了60±3。清掃干凈效率高。
